天然氣氣質分析與熱值監測解決方案
01 行業背景與挑戰
隨著天然氣市場化改革的深入，貿易交接的公平性與管網運行的安全性成為行業核心痛點。
1.雜質管控的挑戰：管道中微量的水分（H2O）不僅會形成水合物堵塞管道，更是腐蝕的元兇；硫化氫（H2S）作為劇毒雜質，直接威脅設備壽命與公共安全。
2.熱值計量的需求：天然氣氣源多樣化（國產氣、進口氣、煤制氣等）導致組分波動大，傳統僅靠體積或質量計量的方式已無法體現其真實的能量價值。唯有實時監測熱值，才能實現公平、透明的能量計價。
3.流量計量的配套：作為計價的基礎數據來源，超聲波流量計以其高精度、無壓損的特點，成為大口徑管道貿易交接的核心計量配套器具。
02 監測需求與監測意義
需求點1：安全防腐與設備保護
實時監控H2O露點和H2S濃度，防止游離水析出導致管線凍堵，降低酸性腐蝕風險。
監測意義：延長設備使用壽命，保障輸氣干線全天候安全運行。
需求點2：能量計量與公平貿易
傳統體積計量無法反映不同氣源的發熱量差異。需實時分析天然氣全組分，精確計算熱值等關鍵燃燒參數。
監測意義：滿足國家能量計量改革趨勢，確保上下游貿易結算的公平公正，避免因氣質波動導致的經濟糾紛。
需求點3：精準交接與計量溯源
在分輸站、門站等關鍵節點，需要高精度、無壓損的流量計進行體積計量，并結合氣質分析數據進行能量計算。
監測意義：構建“體積+能量”雙重精準計量體系，提升燃?xì)夤镜倪\(yùn)營效益與數據公信力。
03 方案內容

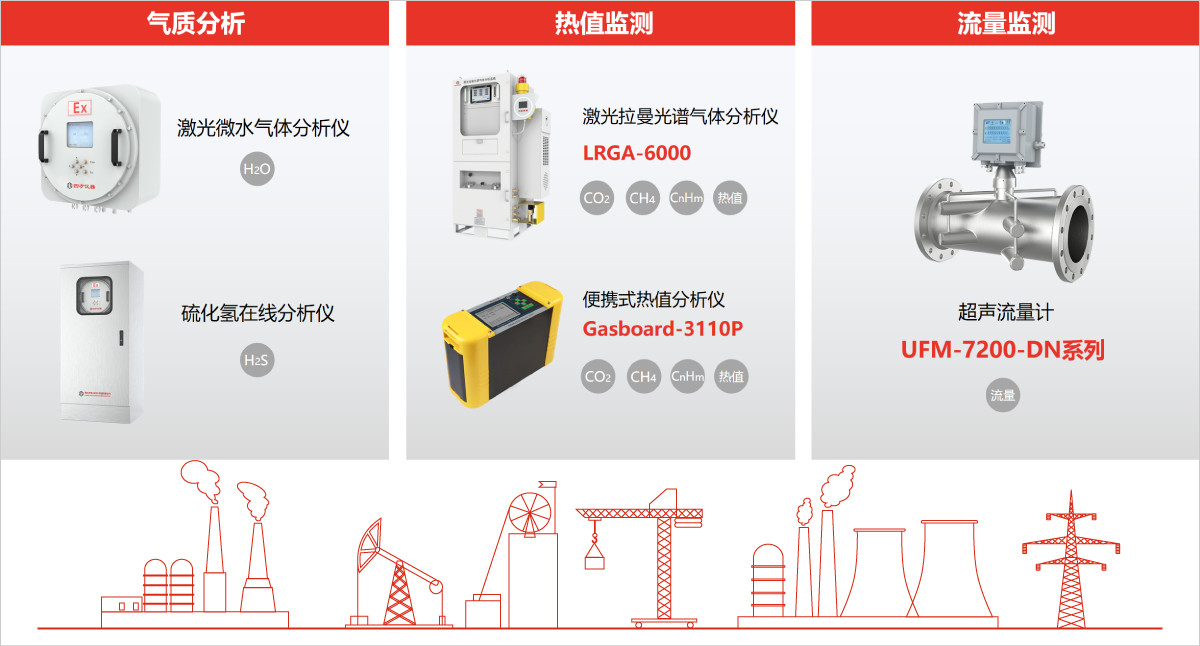

本方案依托四方儀器的核心技術產品，構建從井口到門站的全流程氣體監測方案。
首先，針對氣質安全，采用激光拉曼光譜氣體分析儀，實現CH4、CnHm、CO2等全組分的快速同步監測；同時，配套激光微水氣體分析儀與硫化氫在線分析儀，對腐蝕性雜質進行精準狙擊。
其次，在熱值監測環節，基于上述全組分?jǐn)?shù)據，系統自動精準計算天然氣熱值，為能量計量提供實時數據支撐。
最后，在計量交接端，采用高精度超聲波流量計，以其卓越的重復性和無壓損特性，為貿易交接提供可靠的流量數據。最終形成“氣質分析定品質 + 熱值監測定能量 + 流量計量定體積”的完整閉環。
04 方案價值
守護安全底線
系統監測過程響應快速，在線實時反饋數據，將管道腐蝕與堵塞風險扼殺于萌芽。
賦能公平交易
全組分分析支撐熱值精確計算，助力客戶適應能量計量改革潮流，實現天然氣優質優價，提升貿易話語權。
降低運維成本
方案性能佳維護少，集氣質分析、熱值監測、流量計量于一體，減少分散采購與維護帶來的額外人力物力投入。
激光微水氣體分析儀
由四方儀器自主研發的激光微水氣體分析儀是一款測量氣體濕度的高性能光學設備，具有測量精度高、響應速度快，靈敏度高、穩定可靠等優點，具備報警輸出、模擬信號輸出、通訊接口豐富等特點，支持濕度體積比和露點值顯示，適用于天然氣凝液(NGL)回收裝置中的低溫工藝和液化天然氣(LNG)生產所需的露點檢測工作。
在線沼氣監測系統 Gasboard-3500UV
Gasboard-3500UV在線沼氣監測系統是新一代沼氣監測系統，基于紫外差分吸收光譜氣體分析技術（UV-DOAS）精確測量沼氣脫硫前后H2S濃度，非分光紅外氣體分析技術（NDIR）測量CH4、CO2濃度，電化學法（ECD）測量O2濃度；傳感器模塊化設計，可實現沼氣成分連續在線監測。
為保證沼氣脫硫設備的效率，在洗滌器前后采用兩個采樣通道實時監控H2S濃度，有效避免過量的H2S對后段管道及其他設備的損壞。Gasboard-3500UV適用于多種不同沼氣工況現場，為用戶投資最小化、優化沼氣池監測
激光拉曼光譜氣體分析儀 LRGA-6000
LRGA-6000激光拉曼光譜氣體分析儀基于激光拉曼散射原理，通過對待測氣體的特征拉曼散射光譜進行增強、收集、處理和識別，并對含量進行定量計算，可同時對多種氣體進行在線和實時檢測。
便攜紅外天然氣熱值分析儀 Gasboard-3110P
Gasboard-3110P便攜紅外天然氣熱值分析儀采用自主知識產權的非分光紅外（NDIR）氣體分析技術，可同時測量煤層氣、天然氣的熱值，以及CH4、CnHm等多組分氣體的體積濃度。
超聲流量計 UFM-7200-DN系列
UFM-7200-DN系列產品由四方儀器自主研發，是一套專為城市燃?xì)夥州斢?jì)量而設計的高性能智能流量計系列產品，主要用于氣體可燃?xì)赓|(zhì)的流量累積計量。產品采用超聲波時差法測量介質流速，超低始動流量，具有極高的靈敏度和測量效率；擁有寬量程比，能夠在較大的流量范圍內完成準確測量，全面覆蓋城市管網。通過多聲道測量方式，可檢測流體的多個剖面，能有效消除渦流和非對稱流場對測量結果的影響，并提供必要的冗余能力，測量準確度等級為1.0級。
系統采用堅固的碳鋼儀表主體和鈦合金換能器，配備可拆式探頭，便于定期清洗，抗
